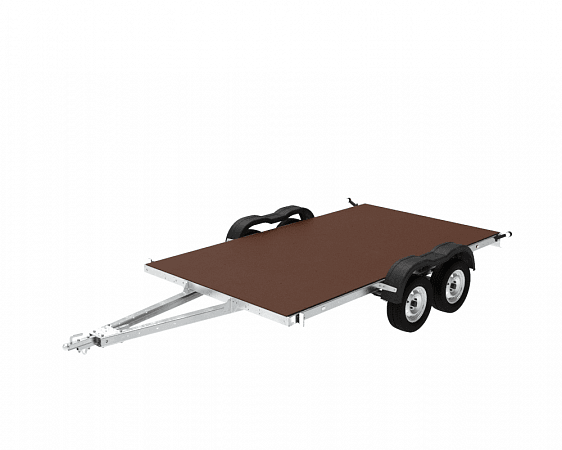

Прицеп платформа для легкового автомобиля
Рама прицепа
Отличительной чертой прицепа является инновационная силовая схема кузова, состоящая из четырех продольных балок, позволяющих увеличить жесткость конструкции на продольный изгиб. Поперечная жесткость кузова прицепа обеспечивается трубами подрамника, передним и задним бампером. Поперечные балки подрамника изготовлены из профильной трубы 80*40*3 мм. Болтовые соединения повышают устойчивость рамы к динамическим нагрузкам. Предусмотрена возможность замены отдельных элементов рамы.
Дышло
Болтовые соединения элементов дышла повышают прочность в зонах соединений. Болтовое соединение, в отличии от сварного, увеличивает податливость соединения, что повышает прочность при ударном воздействии на прицеп. Предусмотрена возможность замены элементов дышла. Центральный элемент дышла состоит из профильной трубы 80*40*3мм. Балки дышла изготовлены из П-образного профиля высотой 80 мм, с переменной шириной с увеличением ширины до 70 мм (повышение прочности балки в зоне максимальных нагрузок на дышло). Балки изготовлены из 3 мм стали. А-образное дышло оборудовано замковым устройством со страховочным тросиком и держателем штекера. Опционально возможна комплектация удлинителем дышла. Замковое устройство с индикатором износа, предназначено для шара ТСУ d=50 мм.
Балки дышла изготовлены из П-образного профиля высотой 80 мм, с переменной шириной с увеличением ширины до 87 мм (повышение прочности балки в зоне максимальных нагрузок на дышло). Балки изготовлены из 3 мм стали.
А-образное дышло оборудовано удлинителем дышла 600мм, замковым устройством со страховочным тросиком и держателем штекера. Замковое устройство с индикатором износа, предназначено для шара ТСУ d=50 мм.
Борта
Борта толщиной 1,5 мм выполнены из оцинкованного металла с использованием лазерной резки и высокоточной гибки. Устойчивость к деформации, высокую жесткость обеспечивает специальный гнутый профиль борта. Передний и задний откидные борта усилены фанерой, быстросъемные, фиксируются бортовыми замками. Задний борт оборудован тросиками, усилены места крепления тросиков к бортам. Стойки бортов выполнены из 3 мм оцинкованной стали, есть возможность фиксации каркаса тента к стойкам боковых бортов.
Тип покрытия
При изготовлении прицепа используются разные методы цинкования:
- горячее цинкование;
- прокат листовой горячеоцинкованный;
- гальваническое цинкование.
Цинковое покрытие, в отличие от лакокрасочного, обеспечивает надежную защиту металла от коррозии даже в местах царапин и отверстий. Особенностью производства деталей из горячеоцинкованного листа являются необработанные цинком торцы.
Подвеска
Рессорно-амортизаторная подвеска включает в себя:
- оцинкованный сварной подрамник;
- две трехлистовые специализированные рессоры со скользящим концом. Одна рессора рассчитана на нагрузку 375 кг. Одно из основных преимуществ – высокая степень затухания колебаний, т.е. рессора выполняет функцию и амортизатора, что обеспечивает лучшее соприкосновение колес с неровной дорогой. Конструкция рессоры со свободным концом позволяет избежать деформации самой рессоры и кронштейнов крепления при больших динамических нагрузках.
- два гидравлических телескопических амортизатора с масляным наполнением.
- ось. Оси изготовлены из толстостенной трубы с применением роботизированной сварки. Профиль трубы 50×50 мм, толщина 4 мм. Устойчива к скручиванию и изгибу. Ступица не нуждается в техническом обслуживании. Подшипник компактный, двухрядный, шариковый с наклонными дорожками. Смазан специальной смазкой с водоотталкивающими добавками. Подшипник закрытого типа дополнительно защищен от внешней среды стальным колпачком.
Светотехника
Светотехника европейского производства. В комплект входят 2 задних мультифункциональных фонаря с разъемом под байонет 5 PIN, полной cистемой проложенных кабелей и лампочками накаливания (стоп-сигнал, указатели поворота, габаритный свет, противотуманный свет с одной стороны, задние треугольные светоотражатели), 2 передних габаритных фонаря, светоотражатели боковые и передние, подсветка номера. Жгут проводов оборудован семиконтактным штекером.
Днище
Транспортная влагостойкая ламинированная фанера 9 мм с сетчатым противоскользящим покрытием. Ламинированная поверхность плиты препятствует проникновению влаги, имеет высокую устойчивость к истиранию, химикатам, образованию грибка и плесени. Торцы фанеры защищены водостойкой акриловой краской.
Оборудование прицепа
Прицеп оснащен:
- оцинкованными п-образными скобами для крепления груза
- пластиковыми грязезащитными крыльями с кронштейнами крепления
- держателем штекера
- пластиковыми противооткатами (2 шт.)
- удлинителем дышла 600мм
- ручкой для маневрирования
- скобой подставкой дышла
Габаритные размеры прицепа (ДШВ): 5110*1980 мм
Внутренние размеры кузова (ДШВ): 3600*2000 мм
Погрузочная высота (рессорная подвеска): 570мм
Дорожный просвет (рессорная подвеска): самая нижняя точка – 220 мм, по оси – 270 мм
Полная масса: 750 кг
Масса прицепа: 405 кг
Колея: 2300 мм
Количество осей/колес: 2/4
Размер колес:R13 (175/70, ступица 4х98) в базовой комплектации. Опционально возможна комплектация колесами R15 (ступица 4*98).
Площадь пола: 7,2 м2
Наличие тормоза: нет
Максимальная нагрузка на сцепное устройство: 75кг
Руководство по эксплуатации: есть
Сертификация товара: есть
Гарантия на прицеп: 1 год
Основные | |
---|---|
Страна производитель | Россия |
Количество осей | 2 |
Назначение | Легковые автомобили |
Состояние | Новое |
Пользовательские характеристики | |
Тип прицепа | Прицеп-платформа |
- Цена: 930 000 ₸
